Het nieuwe stadionveld van Heracles kan zo in het linkerrijtje van de Premier League |
|
|
|
|
 |
| 290 sec |
CSC Sport begeleidt Heracles van die-hard kunstgras naar state of art natuurgras
Ongeveer twintig jaar geleden was Heracles de eerste betaald voetbalorganisatie die koos voor kunstgras en daarmee een trendsetter. Volgens algemeen directeur Rob Toussaint is Heracles anno 2024 opnieuw een trendsetter door haar keuze voor een natuurgrasveld met een actief Permavoid-drainagesysteem. Vakblad Fieldmanager reisde af naar Almelo voor een gesprek met Toussaint, fieldmanager Geert Olthuis en facilitair manager Cas Oude Avenhuis.

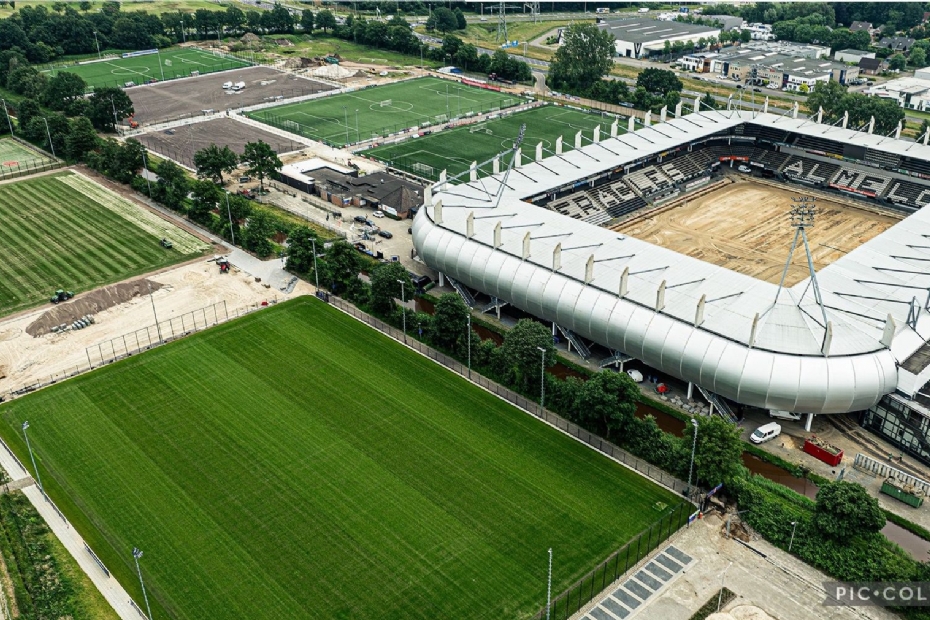

| Dronebeeld Heracles tijdens aanleg. Foto: HorizontalVision - Vincent ten Berge. |
Voor fieldmanager Geert Olthuis, die sinds november van 2023 in dienst is bij Heracles, is de keuze voor een actief drainagesysteem een logisch gevolg van de klimaatverandering. 'Veldverwarming is, zoals bekend, een verplichting voor een eredivisieveld, maar ik denk dat een actief drainagesysteem feitelijk veel belangrijker is. Afgelopen dagen hadden wij hier een piekbui van 85 mm in één uur. Normaal ben je dan als fieldmanager in paniek, zeker als je net voor een wedstrijd staat. Met het systeem dat we nu hebben, is dat een fluitje van een cent en hebben we binnen no time het vochtgehalte weer op het juiste niveau.'
 | | Geert Olthuis, Heracles |
|
|
|
|
Afgelopen dagen hadden wij hier een piekbui van 85 mm in één uur. Normaal ben je dan als fieldmanager in paniek. Nu is dat een fluitje van een cent
| |
|
Permavoid
Eerst maar even de techniek. Hoe werkt een Permavoid-systeem? Onder de volledige natuurgrasmat ligt een 85 mm dikke laag kratten. Deze krattenlaag is via een luchtsluis rondom het veld aangesloten op een gigantisch grote ventilator, die is verwerkt in de tribunes. De ventilator kan naar behoefte lucht in en uit het systeem pompen. Het systeem werkt in dat opzicht min of meer hetzelfde als het enige jaren geleden ontwikkelde Draintalent-systeem. Olthuis: 'Toen ik hier in november 2023 kwam, ben ik mij met Cas Olde Avenhuis gaan oriënteren op het systeem dat ons het beste zou passen. Ons advies aan de directie was om voor het Permavoid 85 Sport-systeem te kiezen. Vooral vanwege de gigantisch grote luchtlaag die je onder het complete systeem hebt. Als de krattenlaag volledig gevuld is met water heb je een buffercapaciteit van meer dan 600.000 liter water onder je veld zitten. De krattenlaag, in combinatie met de aangesloten ventilatoren, zorgt ervoor dat je heel goed kunt spelen met het vochtgehalte van de toplaag. Als je onderdruk in het systeem creëert, trek je water uit de toplaag. Als je bovendruk creëert, versterk je de natuurlijke capillaire werking van de grasmat. Het Draintalent systeem doet theoretisch hetzelfde, maar wij hebben daarnaast het voordeel dat we zelfs warme lucht in de krattenlaag kunnen pompen. We hebben nog steeds veldverwarming maar de verwachting is dat we die veel minder nodig hebben. Door de isolerende werking van de luchtlaag onder het veld zal er bijna geen warmte vanuit de veldverwarming naar de ondergrond verdwijnen. Door bij gebruik van de veldverwarming ook nog eens bovendruk op het krattensysteem te zetten stuw je de warme lucht naar boven toe.'
|
|
Onder de volledige natuurgrasmat ligt een laag van 85 mm bestaande uit kratten van gerecycled plastic.
| |
|
Cones
De krattenlaag onder het veld is voorzien van zogenaamde cones. Twee cones per krat. Dit zijn feitelijk een soort lonten, die water uit de krattenlaag opzuigen en afgeven aan een waterverdelend vliesdoek, waarmee de krattenlaag is afgedekt. Vandaar gaat het water capillair verder de teeltlaag in. Onder de kratten ligt ook een dergelijk vliesdoek en vervolgens een waterdichte folie, die ervoor zorgt dat het water in het systeem blijft. Het waterpeil in de kratten wordt met sensoren op het gewenste niveau gehouden, zodat de toplaag altijd op het gewenste vochtpercentage blijft.'
Rondom het volledige veld ligt een luchtsleuf, ofwel airduct, bestaande uit vergelijkbare kratten, maar dan zonder cones, die rond het hele veld ligt. Deze luchtsleuf is gekoppeld aan de ventilatoren buiten het veld.
Premier League
Geert Olthuis: 'Ik weet niet precies wat de situatie is in Engeland, maar ik durf bijna een wedje aan te gaan dat alle hoofdvelden van de Premier League-clubs al zijn overgegaan naar Permavoid of dat op korte termijn gaan doen. En al zeker voor de clubs in het linkerrijtje'.
 | | Rob Toussaint, Heracles |
|
|
Rob Toussaint wil daar wel iets aan toevoegen: 'Heracles zal voorlopig wel als een kunstgrasclub worden beschouwd. Daarom hebben we het selectieproces voor een natuurgrasveld ook zo grondig aangepakt. We wilden niet het risico lopen dat de sector zou zeggen: ''Logisch dat het met het veld Heracles mislukt is. Die mensen hebben ook geen verstand van natuurgras''. Cas en Geert zijn samen op bezoek geweest bij een aantal Premier League-clubs en kwamen met dit advies. Daar hebben wij ons toen als directie nog een keer over gebogen en hebben de mensen van Permavoid hier uitgenodigd.'
Facilitair manager Cas Oude Avenhuis: 'Vroeger konden wij onbeperkt trainen in het stadion, wat nu natuurlijk niet meer kan. Dat betekent dat wij direct buiten het stadion twee Hatko hybride natuurgrasvelden hebben aangelegd.' En dan met een lach: 'Wat dat betreft is kunstgras echt veel goedkoper dan natuurgras.'
 | | Cas Oude Avenhuis, Heracles |
|
|
Rob Toussant: 'Voor ons wat het een must om alles op een locatie te houden. Het werkt niet als de selectie een paar kilometer verder moet trainen. Dan verdwijnt de hele samenhang in de club. Om dat voor elkaar te krijgen zijn we jaren in gesprek geweest met de naburige amateurclub Oranje Nassau.'
Geert Olthuis: 'Op heel veel plekken hoor je dat de samenwerking tussen BVO-organisaties en amateurclubs niet altijd vlekkeloos verloopt. Bij ons is dat eigenlijk perfect verlopen. Oranje Nassau had een heel goed natuurgrasveld dat werd omgebouwd naar kunstgras. Wij hebben de toplaag van hun oude veld kunnen overnemen en wij hebben hen geholpen met het infillzand van het oude kunstgrasstadionveld. Dat heeft ons allebei heel veel geld bespaard.'

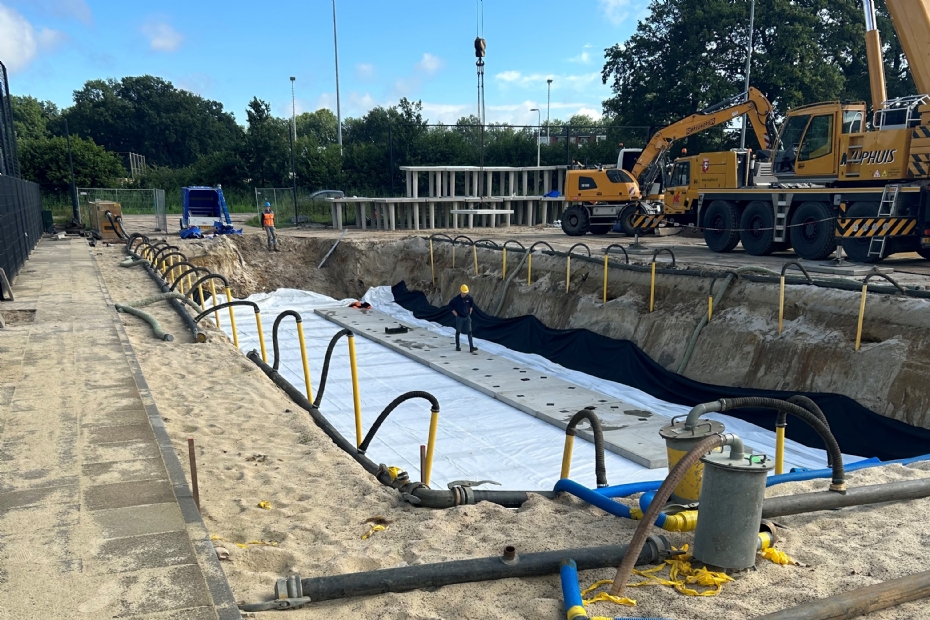

 | | Bouw van de Trewatin waterbuffer |
|
|
CSC
In de sportveldensector werd Heracles bijna gelijkgesteld met de kunstgrasvelden van Heracles sponsor TenCate Grass en feitelijk is dat -zonder kunstgras- nog steeds het geval. De aannemer van het stadionveld van Heracles en de aanleg van de twee hybride trainingsvelden is gegund aan het TenCate-bedrijf CSC Sport. Zij hebben de complete aanleg verzorgd en ook onderaannemers geselecteerd. Cas Oude Avenhuis over die samenwerking: 'Dat is eigenlijk heel goed gegaan. Wij hebben op alle belangrijke punten heel goed kunnen overleggen met projectleider Rutger Schuijffel welke onderaannemers wij zouden willen inzetten en daar is heel goed naar geluisterd. Wij hebben natuurlijk ook onze eigen ideeën en natuurlijk ook eigen sponsoren, en die hebben we ook zoveel mogelijk naar voren geschoven. De eindverantwoordelijkheid is steeds bij CSC Sport komen te liggen.'

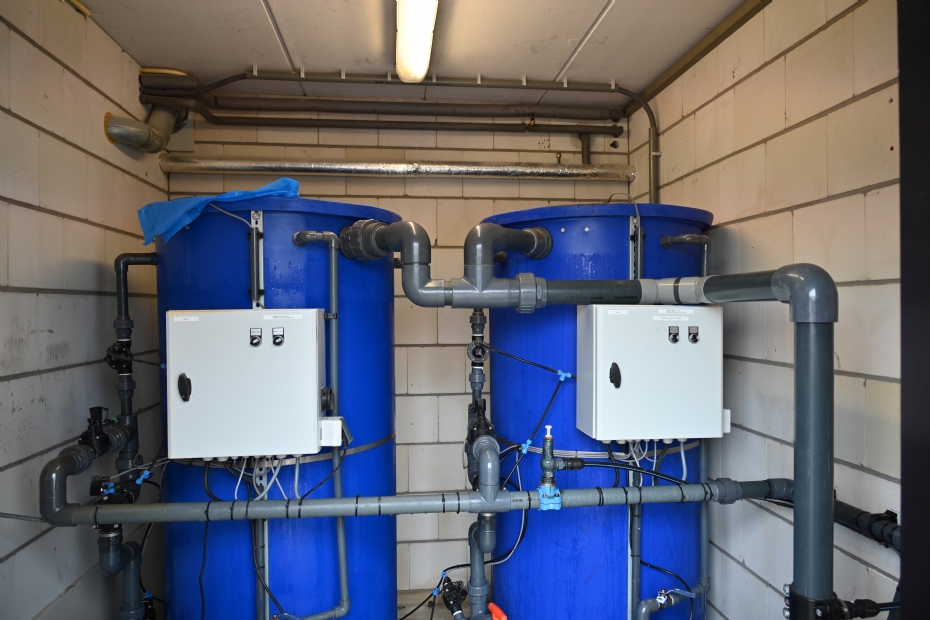

 | | Ontijzering tbv waterbuffer onder de performance strook |
|
|
Next level
Het stadionveld van Heracles is zeker te omschrijven als next level, maar het complete Heracles-project is om een aantal andere redenen ook bijzonder te noemen. Zo heeft Heracles bijvoorbeeld de beschikking over een ontijzeringsinstallatie van 10 kuub per uur, waarmee een 200 kuub grote waterbuffer, die gesitueerd is onder de Performance-strook tussen beide trainingsvelden, wordt gevuld. Deze waterbuffer is gebouwd volgens het Trewatin-concept. Feitelijk bestaat dit uit een vloer van stelconplaten waarop grote betonnen tafels zijn geplaatst. Het geheel wordt dan vervolgens waterdicht ingepakt en afgedekt met grond.
Athletic Skills Model
Ook bijzonder is de performance-strook, die tussen de beide trainingsvelden is gelegd. Deze is gebouwd volgens het zogenaamd Athletic Skills Model (ASM), dat is ontwikkeld door fysiotherapeut René Wormhout. Wormhout heeft dit systeem ontwikkeld met als achterliggend idee dat je als sporter kunt groeien door veel verschillende vormen van bewegen aan te bieden. De performance-strook, die wordt gebouwd door KSP Kunstgras en SKOR, biedt de Heracles-selectie onder andere twee padelbanen van het Almelose bedrijf Duel Padel;l, maar ook een basketbalveld, een klimheuvel, een Teqtafel en nog veel meer. De engineering van deze performance-strook is gedaan door Ingenieursbureau Kragten.
Zoden
Het toplaag van het stationveld bestaat uit een teeltlaag van 140 mm met daarboven een graszode van 35 mm. Daaronder ligt nog een zandfundatie van 135 mm. Geert Olthuis: 'We hebben gezien de beperkte tijd gekozen voor een graszode, die is geleverd door het bedrijf Uniek Graszoden van Stevan Rockx. Het gaat hier om een zode met tachtig procent veldbeemd en twintig procent Engels raaigras. Voor dit moment heeft Heracles gekozen voor een normale kunstgrasmat dus zonder hybride toevoeging. Olthuis sluit niet uit dat het op termijn een hybride mat gaat worden.
|

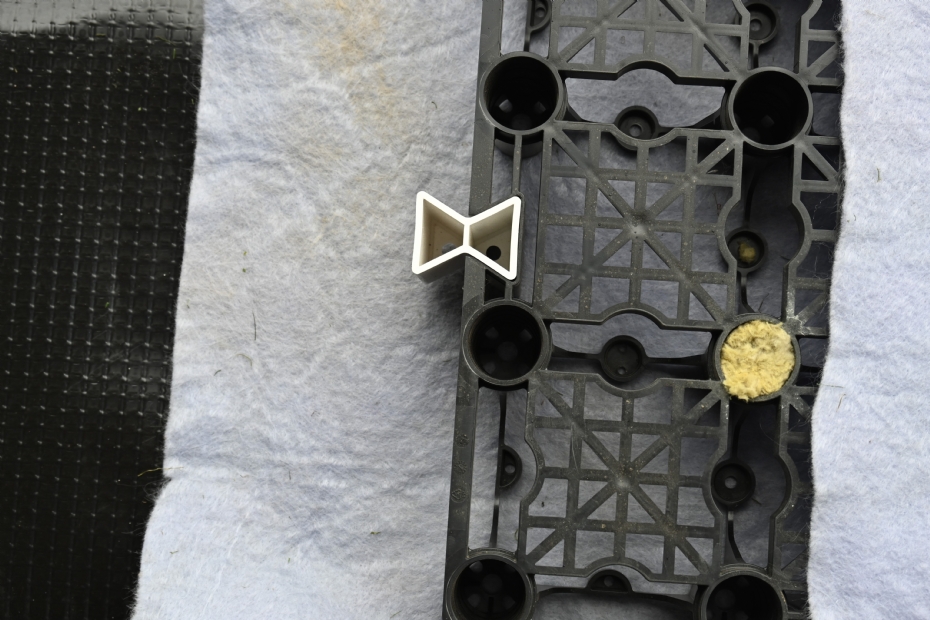

 | | Vlnr is hier de opbouw van de krattenlaag te zien UIterst links het waterdichte folie en dan vervolgens waterverdelend vliesdoek, de krattenlaag met één zichtbare cone en opnieuw het vliesdoek. Daarop komt een zandpakket, de teeltlaag en de graszode |
|
|

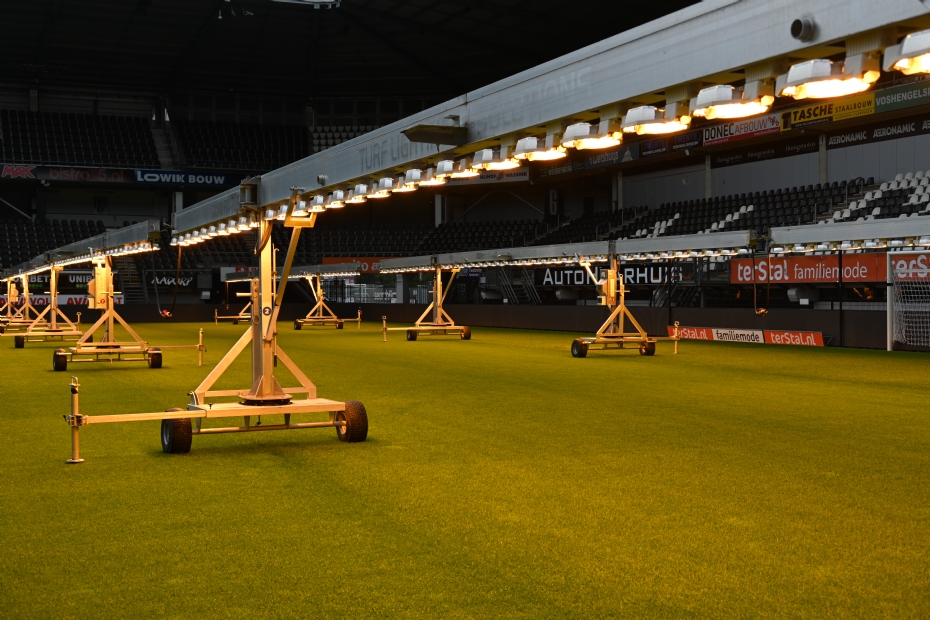

 | | In totaal 4 HPS (Hi-Pressure Sodium) licht-units van het Noorse merk TLS |
|
|
Veldverlichting
Anno 2024 is het bijna niet meer voor te stellen dat je een kwalitatieve mat neerlegt zonder veldverlichting. In de oorspronkelijke plannen was daar budgettair echter geen rekening mee gehouden. Olthuis: 'De overkapping van het stadion steekt ongeveer gelijk met de rand van het veld. Daarom was veldverlichting hier echt wel een must. We hebben gelukkig een goede deal kunnen maken met SGL door een tweedehands set van vier units aan te schaffen. Het gaat hier om HPS (dus geen LED) units van het Noorse merk TLS. Wat we wel hebben gedaan is rondom het veld aansluitingen maken voor krachtstroom om de SGL units aan te sluiten.
|
| SGL Stadium Grow Lighting | |
| |
