Collectorveld van SuperSub benut warmte om energie op te wekken

Wie in de zomer weleens een potje voetbal of hockey op kunstgras gespeeld heeft, weet dat deze velden erg warm kunnen worden. Soms tot wel boven de zestig graden Celsius. SuperSub SportSystems heeft een systeem ontwikkeld om deze warmte om te zetten naar energie: het Collectorveld. Uit onderzoek blijkt dat een Collectorveld significante hoeveelheden energie kan opwekken. 'Zo leveren kunstgrasvelden ook iets op als ze níét bespeeld worden', zegt ontwikkelaar Eric Sarelse.

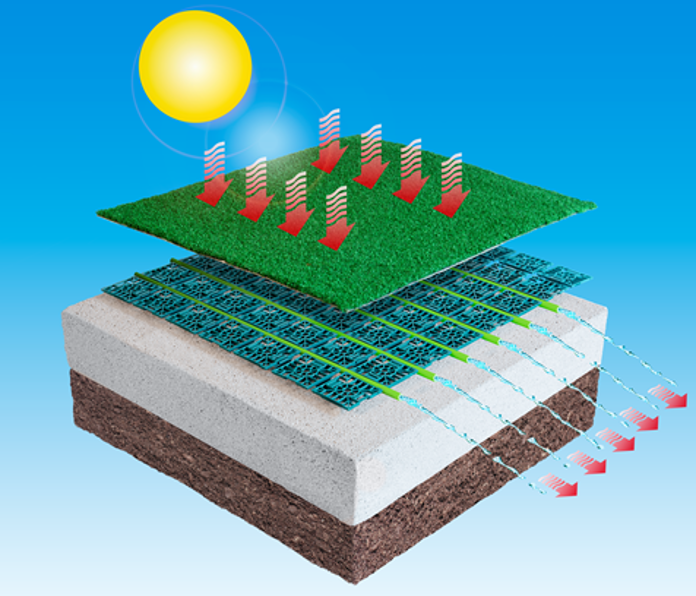

Eerder dit jaar hebben we in Fieldmanager (editie 2) de SubTile van SuperSub SportSystems al uitgebreid uitgelicht. SubTiles zijn tegels van 75 x 75 mm die samen de onderbouw van een kunstgrasveld vormen. De tegels zijn geschikt voor zowel kunstgrashockey- als -voetbalvelden. Het Collectorveld is een aanvulling op de SubTiles. Bij een Collectorveld worden slangen (SubTubes) in de onderbouw van tegels gemonteerd, zoals te zien op de afbeelding bij dit artikel. Door de slangen loopt water (of een andere vloeistof), dat door de hitte verwarmd wordt en die warmte afgeeft aan een warmtepomp. Door de laag schuimbeton onder de tegels, die isolerend werkt, blijft de warmte behouden. De vrijgekomen stralingsenergie kan overgebracht worden naar een warmtewisselaar of naar een opslag in de grond, waardoor je met kunstgras dus op een alternatieve manier energie opwekt.

Altijd rendement

Het idee voor het Collectorveld heeft Sarelse al een aantal jaar. De originele SubTile is van oorsprong zelfs afkomstig uit de vloerverwarmingswereld. De tegels zijn doorontwikkeld tot volwaardige onderbouw voor een sportveld, zonder buizen, maar Sarelse heeft het idee van energieopwekking met de vloer altijd gekoesterd. Nu de SubTile vele malen doorontwikkeld is, kan het Collectorveld uitgerold worden. Sarelse heeft het Collectorveld uitgebreid onderzocht en wil het systeem in de markt gaan zetten. 'Iedereen in de sportveldenwereld is op zoek naar manieren om sportvelden multi-inzetbaar te maken, om ze optimaal te benutten', vertelt hij. 'Vaak komen de ideeën niet verder dan de sport zelf; men laat bijvoorbeeld schoolkinderen gymmen op het kunstgras buiten de trainingsuren van de club. Een veld wordt dan misschien net 20 van de wekelijkse 168 uur benut. Het Collectorveld levert op warme dagen een stuk meer rendement.'

Eric Sarelse

Van het gas

Het optimisme van Sarelse is gestoeld op een onderzoek dat hij liet uitvoeren naar het effect van zijn Collectorveld. Een onafhankelijk extern bureau onderzocht hoeveel energie een vierkante meter van een Collectorveld precies opwekt. Dat werd gedaan in een proefopstelling waarbij een zonsimulator op het kunstgras scheen en de in- en uitlooptemperatuur van het water werd gemeten. Aan de hand daarvan kan vervolgens het vermogen in Watt uitgerekend worden. Wat blijkt: een vierkante meter kunstgras met Collectorveld levert een vermogen tussen de 174 en 223 Watt op. Dit getal zegt op zichzelf niet veel, maar als je het omrekent naar een heel veld op jaarbasis kom je op circa 750.000 kWh uit, vergelijkbaar met 88.000 kuub gas. Een significante hoeveelheid, als je bedenkt dat een gezin zo'n 2.000 kuub gas per jaar verbruikt. En al helemaal interessant nu de gaswinning in Groningen vervroegd gestopt wordt en nieuwbouwhuizen niet meer aangesloten mogen worden op het gasnet.

Het Collectorveld is een serieus alternatief om energie op te wekken

Sarelse benadrukt dat het Collectorveld in de testsituatie nog niet geoptimaliseerd is. 'We kunnen het bijvoorbeeld nog aanpassen met een ander type slang dat beter geleidt. Al met al denk ik dat de miljoen kWh op jaarbasis met dit veld haalbaar zal zijn.' Een vraagteken is wel wat er buiten het veld met de opgewekte energie gebeurt; daar is natuurlijk een netwerk voor nodig. Sarelse hoopt op dat gebied op samenwerking. Hij is immers vooral thuis in de sportveldenbouw en heeft minder kaas gegeten van de energie-industrie. 'Wij leveren één bouwsteen om dit systeem in gang te zetten: de fundering. Voor de grotere uitzet hebben we partners nodig.'

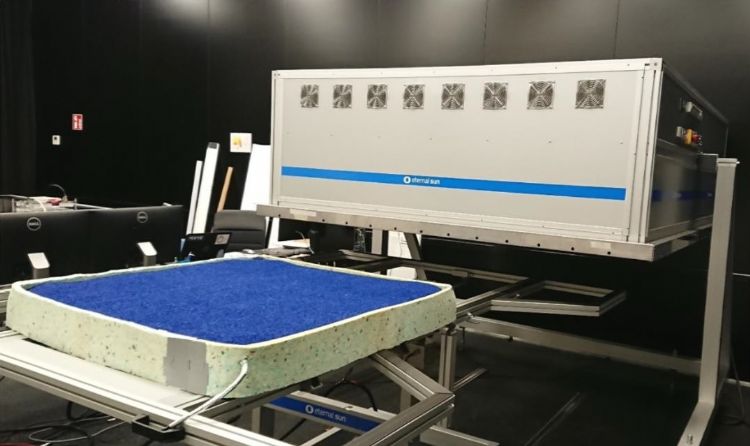

Proefopstelling in het warmteonderzoek

Nieuwbouw

Als doelgroep voor het Collectorveld denkt Sarelse niet direct aan clubs, maar aan gemeenten, omdat zij het product op grote schaal kunnen toepassen. Hij legt uit: 'Gemeenten die een nieuw sportcomplex bouwen, kunnen er bijvoorbeeld voor kiezen om alle velden van dit warmtesysteem te voorzien. In een stad als Amsterdam, dat meer dan honderd kunstgrasvelden in eigendom heeft, levert dat miljoenen kWh energie op. In potentie is dat natuurlijk een prachtig idee.' Een groot voordeel van een Collectorveld is bovendien dat de investering niet zo groot is. Wie een nieuw hockeyveld laat aanleggen, heeft sowieso een mat inclusief onderbouw nodig. Als die onderbouw bestaat uit SubTiles, is de stap naar een Collectorveld maar klein. Het Collectorveld is immers met een eenvoudige modificatie toe te voegen aan de SubTile, waardoor de extra kosten beperkt blijven.

Flexibel systeem

Sarelse ziet veel mogelijkheden voor het Collectorveld. 'Er ligt nog een wereld aan verbetering in het verschiet', zegt hij. 'We blijven consequent kijken: wat kan beter, sneller of efficiënter? Het is een flexibel systeem waarmee we alle kanten op kunnen.' Sarelse is overtuigd van de slagingskansen bij een hockeymat; het effect op een kunstgrasvoetbalveld laat hij nog onderzoeken. SuperSub heeft voor de hockeysport dus nu al een systeem in handen waarmee het de markt op kan en wil. 'Als een gemeente de nek uitsteekt om een Collectorveld te proberen, kunnen wij de complete onderbouw zo leveren.'
